高通透率多层PCB | 高速度PCB专业解决方案
明政宏电子有限公司推出的高通透率多层PCB，专为中至极高频信号设计，适用于5G基站、手机和雷达装置。采用先进TUC和Rogers 5880材料，确保低损耗与稳定的信号传输，满足高速、大容量数据传输需求。
产品简介
明政宏电子有限公司推出的高通透率多层PCB，即射频及微波印制板，专为中至极高频信号(兆赫至千兆赫范围)设计。这种电路板广泛应用于手机、军事雷达等各类通信信号。该系列PCB具有12层板结构，采用高性能的TUC和Rogers 5880材料制成，确保了低损耗和信号的稳定传输。
产品优势
- 采用高性能TUC和Rogers 5880材料，确保高频应用中的低损耗与稳定性。
- 12层板结构设计，优化信号完整性，处理复杂的多信号并行需求。
- 最小孔径达0.2mm，最小线宽间距为4/4mil，适应高密度安装需求。
- 完美支持5G高频通讯标准，满足行业对于高频性能与微小尺寸的要求。
- 产品通过UL、RoHS、SGS、ISO9001、ISO14000、TS16949 IATF等认证，确保质量与环保。
- 蓝色阻焊层搭配白色丝网设计，增强产品的识别度，体现专业性与美观度。
适用范围
该多层PCB适用于以下领域：
- 5G基站和通信产品，满足对高速、大容量数据传输的需求。
- 智能手机领域，支持手机在高频信号处理中的稳定性和信号完整性。
- 军事和航空雷达系统，确保高频噪声干扰下的信号清晰可靠。
- 医疗设备中的高频信号传感与处理，提升诊断工具的精准性与稳定性。
- 工业自动化与车载通讯系统，保障系统在极端环境下的稳定运行。

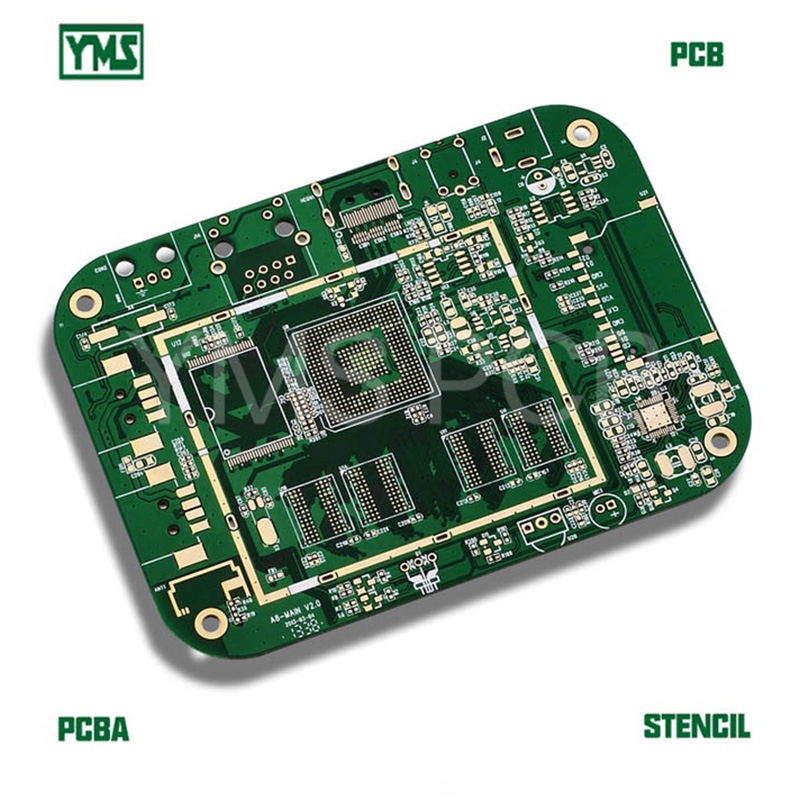

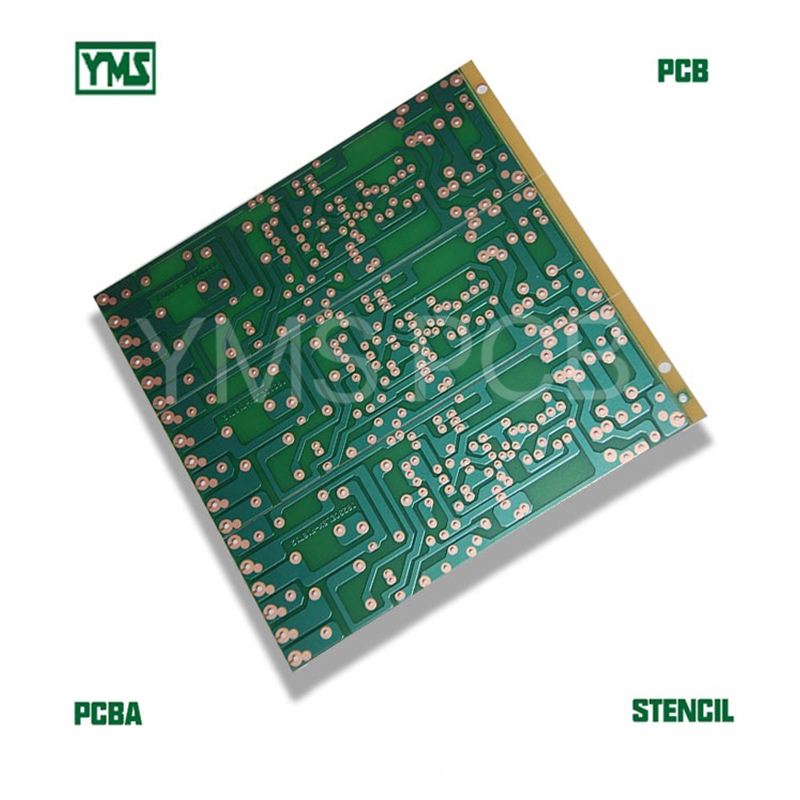

产品图示
请参见以下产品图示：
结论
明政宏电子有限公司的高通透率多层PCB是为5G通信、智能手机及各类高频应用而设计的专业解决方案，凭借其卓越的性能和稳定性，必将满足市场日益增长的需求。欢迎与我们联系，共同探讨如何推动您的项目发展！
